17 avril 2014 4 17 /04 /avril /2014 15:35

Amis cartonneurs et encadreurs bonjour,

Suite à la parution de la boite mansard, une idée m'est venue de varier la forme du couvercle de la boite.

C'est ainsi qu'est née la boite impériale dont voici un exemple

Les versants du couvercle sont de forme convexe et concave, le tout dans une hauteur de 6cm. Quant à la boite, sa hauteur est de 9,6cm et 20/20cm de base.

je vous joins quelques photos du montage et la méthode de tracé de l'angle qui ressemble sensiblement à celle de la boite mansard. La seule différence est dans la vue de face du couvercle puisqu'il comporte deux courbures, donc deux rayons.

La boite impériale

Vue de l'ossature du couvercle et vue sur les renforts d'angle en carton.

La boite impériale
La boite impériale

Forme d'une pente en carte goudron

Forme de la pente en carte goudron et coupée aux angles suivant la courbure du gabarit d'angle.

Forme de la pente en carte goudron et coupée aux angles suivant la courbure du gabarit d'angle.

La méthode de tracé de l'angle de coupe du couvercle en 3 étapes.

La méthode de tracé de l'angle de coupe du couvercle en 3 étapes.

Partager cet article

Published by Le Biseau Bigouden
commenter cet article
11 mars 2014 2 11 /03 /mars /2014 14:07

Amis cartonneurs bonjour,

cette petite vidéo de démonstration est un complément technique pour réaliser le montage des pentes du couvercle de la boite mansard plus facilement. A visionner sans modération.

voici le lien vers la vidéo.

le montage du couvercle de la boite mansard.

Partager cet article

Published by Le Biseau Bigouden - dans Cartonnage
commenter cet article
6 mars 2014 4 06 /03 /mars /2014 10:37

Amis cartonneurs, bonjour,

Suite au lancement du défi cartonnage spécial boite mansard, les participants commencent à m'adresser la photo de leur réalisation. je leur suis très reconnaissant d'avoir relever leur défi.

Martine en est la première.

Photo N°1:

       boite Mansard de Martine

Photo n°2:

boite recouverte de tissu et chapeau en bois flotté, réalisée par Stéphanie du Congo.

photo 2

 photo 1

Photo N°3.

boite réalisée par Lise, Animatrice d'un cours de cartonnage au Congo a réalisé cette boite aux couleurs douces.

 image-copie-1

Photo N°4.

Boite réalisée par Emma.

image-copie-2

Photo N°5.

Boite réalisée par Victtoria.

image-copie-3

Photo N°6.

Boite réalisée par Chantal, L'animatrice du cours d'encadrement et de cartonnage à  St Marie Ayzenay en Vendée.

voir site: Cadres et Biseaux.

     image-copie-4

 image-copie-5

Photo N°7

Oeuvre de Danielle faite avec des papiers venant d'italie.

image-copie-6

image-copie-7

Photo N°8

Jolie boite mansard à charnière et à tiroir réalisée par Carole; une variante tout à fait originale.

image-copie-9



boite de carole

Photo N°9

2 nouvelles oeuvres réalisées par Sophie Prinet, animatrice de cours d'encadrement et de cartonnage à Macon.

L'atelier à 2 mains.

image-copie-10


Photo N°10

deuxième boite mansard de Sophie.

image-copie-12

image-copie-13

Photo N°11

Simone, amie de Victtoria s'est laissée tenter par le défi et nous dévoile son oeuvre très réussie.

image-copie-14

image-copie-15

Photo N°12

 Marie-Jeanne de St-Priest  vient de finir cette jolie boite comportant un bouton d'accrochage fort original.

photo (15)

photo (14)

Photo N°13

Marie-Pierre nous présente ci dessous sa boite mansard spécial gourmands  et joliment boutonnée.

image-copie-16

image-copie-17

PHOTO n°14

Variante de Marie-Thérèse de l'association Clac Encadre 85

image-copie-18

image-copie-19

PHoto N°15

2 boites mansard de plus pour Victtoria dont le deuxième plus petite mais tout aussi belle.

image-copie-20

image-copie-21

Photo N°16

Ma troisième boite.

image-copie-8

Photo N°17.

une première boite de Cécile, créatrice de l'atelier de Cécile.

boitemansardouvertecécile


Photo N°18

Danielle nous présente son oeuvre joliment encordée dans les angles.

image-copie-22











Photo N°19. L'œuvre de Rachelle.Photo N°19. L'œuvre de Rachelle.

Photo N°19. L'œuvre de Rachelle.

Photo N°20: Boite mansard faite par Gaëlle, animatrice d'encadrement et de cartonnage au centre culturel de Photo N°20: Boite mansard faite par Gaëlle, animatrice d'encadrement et de cartonnage au centre culturel de
Photo N°20: Boite mansard faite par Gaëlle, animatrice d'encadrement et de cartonnage au centre culturel de Photo N°20: Boite mansard faite par Gaëlle, animatrice d'encadrement et de cartonnage au centre culturel de

Photo N°20: Boite mansard faite par Gaëlle, animatrice d'encadrement et de cartonnage au centre culturel de

Photo N°21:Boite en double mansard et tiroir bas.

L'album photo spécial boite mansard à base carrée.

Photo N°22.

Catherine m'a présenté sa jolie boite mansard lors du cours de cartonnage au LAC de Loctudy et animé par Mme Richard Catherine.

L'album photo spécial boite mansard à base carrée.L'album photo spécial boite mansard à base carrée.

Photo n°23.

Boite mansard de Guylaine tout en rondeur jusqu'au capuchon du couvercle.

L'album photo spécial boite mansard à base carrée.L'album photo spécial boite mansard à base carrée.

Photo n°24.

l'oeuvre en toit ouvrant de Maleine du blog Croisée Créative http://croiseecreative.clicforum.fr/index.php

L'album photo spécial boite mansard à base carrée.
L'album photo spécial boite mansard à base carrée.L'album photo spécial boite mansard à base carrée.

Photo N°25.

Photo de Sandrine, passionnée de cartonnage et participante active sur Croisée Créative nous dévoile sa boite mansard.

L'album photo spécial boite mansard à base carrée.
L'album photo spécial boite mansard à base carrée.

Photo N°26.

Oeuvre de Chocho aux couleurs du printemps et déco sur boite faite dans du skivertex.

L'album photo spécial boite mansard à base carrée.

Photo N°27.

Lidia, Animatrice en encadrement et cartonnage dans l'association oxygène St. Maur 94 nous présente cette jolie boite mansard comportant quelques variantes en façade de la boite et sur le capuchon du couvercle. Très bonne idée Lidia

L'album photo spécial boite mansard à base carrée.
L'album photo spécial boite mansard à base carrée.L'album photo spécial boite mansard à base carrée.

Photo N°28.

Réalisation de Françoise, une jolie boite de plus dans la galerie.

L'album photo spécial boite mansard à base carrée.

Partager cet article

Published by Le Biseau Bigouden - dans Cartonnage
commenter cet article
26 février 2014 3 26 /02 /février /2014 13:59

Amis du cadre, bonjour,
J'ai lancé un défi cartonnage sur le forum du blog croisée créative.
ce défi consiste à monter une boite mansard à base carrée de 20 x20cm et de se faire plaisir en le réalisant.
Par la suite, j'ouvrirai une galerie photo sur ce blog avec les cordonnées de la personne qui a réalisé l'ouvrage.
Je viens de faire une fiche technique en complément de ce que j'ai présenté dans le précédent article sur la boite mansard.
Pour l'instant nous sommes plus 85 participants à ce défi.

Si ce défi vous tente, n'hésitez pas à me faire signe, je vous ferai parvenir par mail la fiche technique et je vous aiderai si besoin pendant la réalisation de la boite.
Il n'y a aucune limite de temps pour monter sa boite; uniquement 2 impératifs à suivre: No stress et beaucoup de joie dans la réalisation de son oeuvre.
Amicalement.
Gabriel
contact: ledu.gabriel@gmail.com




Partager cet article

Published by Le Biseau Bigouden - dans Cartonnage
commenter cet article
23 février 2014 7 23 /02 /février /2014 16:33

Amis cartonneurs, bonjour.

voici en images quelques étapes de la construction du couvercle de la boite mansard.

Aprés avoir déterminer les mesures du couvercle,  les reporter sur la cartonnette de fond de couvercle.

ex: le couvercle fait 20x20cm

la largeur de pente est de 6cm

la hauteur du couvercle hors capuchon est de 6cm.

la forme du rempant est de type comble mansard courbe a un rayon = 6cm, il représente donc un quart de cercle.

1ère étape:

Découper une cartonnette de 20 x20cm bien équerrée.

Coller un carré de carton de 3mm au centre de dimension 7,4cm (soit 20-6-6-0,3-0,3).

image-copie-10

2ième étape;

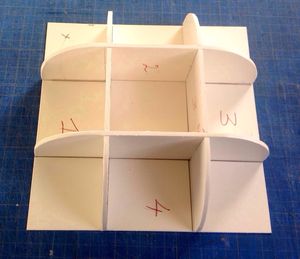

le montage de l'ossature du couvercle en carton de 3mm d'épaisseur se fait selon la méthode des meubles en carton, c'est à dire croisé ou à assemblage à mi carton.

comme indiqué sur cette photo.

image-copie-11

un impératif; tous les formes courbes des 4 cotés doivent etre identiques.

les poncer ensemble si besoin.

surtout ne pas modifier la courbure en forme d'arc de cercle en ponçant.

Assembler, coller, krafter.

image-copie-5



3ième étape.

Premier habillage des pentes avec  la carte goudron.

Habiller la pente 1 et 3 puis 2 et 4. je précise que les versants 2 et 4 sont légèrement plus larges étant donné l'épaisseur de la carte goudron du versant  1 et 3. (millimètre de plus).

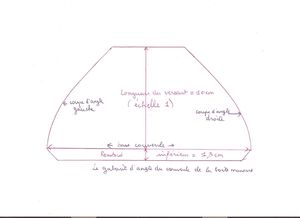

Se faire un gabarit d'angle en carte goudron selon cette méthode de tracé.

image-copie-1

le gabarit d'angle en version PDF, se télécharge avec Picasa ou sinon je vous l'expédie contre une enveloppe timbrée 20g format A5.




Avant d'habiller les versants 2 et 4, coller un renfort d'angle en carton de 2mm ou cartonnette afin de rigidifier les angles. Sert de support pour les autres versants.

voir photo ci dessous.

image-copie-3

Vue du couvercle habillé de sa première couche de carte goudron.

la pente courbe en carte goudron comporte un rembord de base de 13mm de largeur afin de faciliter son positionnement sous la cartonnette de base du couvercle.

image-copie-6



Poncer les arêtes finement si besoin.

le couvercle est prêt à recevoir la deuxième couche de carte gourdon habillée de papier.(papier Lamali dans l'exemple).

image-copie-7

Se servir du gabarit d'angle pour refaire la deuxième couche en carte goudron.



boite mansard



L'habillage des pentes se fait en face à face (1 et 3), laisser dépasser le papier de 2 millimètres sur chaque angle pour remborder sur les autres versants.

Par contre le papier des versants 2 et 4 sont rembordés sous la carte goudron dont les arêtes sont poncées en biais afin d'obtenir une belle et fine ligne d'arêtier.

la base du couvercle peut-etre agrémenter d'un dépassant en carton de 3 mm ainsi que la base de la boite et le sommet du couvercle se finit par un bouton d'accrochage.

j'ai varié le montage de cette boite par rapport à la première boite mansard en plaçant une sur-épaisseur de carton de 2mm d'épaisseur et de largeur 1 cm sur chaque face de la boite.

Bonne continuation.

Amicalement.

Gabriel

P

Partager cet article

Published by Le Biseau Bigouden - dans Cartonnage
commenter cet article
15 décembre 2013 7 15 /12 /décembre /2013 16:03


Amis du cadre, bonjour.


le cadre ici présenté est issu d'une idée de Mme Patricia Alexandre, animatrice d'encadrement à Aubord et spécialiste reconnue de la baguette tout en carton.


Vous trouverez sur son site Madiba Loisirs la fiche technique originale du biseau chameau, Technique illustrée
dans l'exemple ci-dessous.
biseau chameau

Concernant la coupe d'angle de ce biseau (ici en orange), elle se fait aisémment avec le gabarit Gabdu vu que le biseau est constitué de bande de carton de 3mm dépaisseur et dont les bords sont coupés à 45°.


Dans cette vidéo, je vous montre comment je réalise la coupe d'angle du biseau avec l'outil Gabdu.


La coupe d'angle du biseau chameau.

la technique du biseau chameau est agréable à réaliser et demande peu de difficultés et peut se décliner en variantes.


un grand merci Patricia d'avoir partager ton idée.


Bonne continuation.


Amicalement.


Gabriel

Partager cet article

Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
13 novembre 2013 3 13 /11 /novembre /2013 12:02

Amis cartonneurs bonjour,

Voici ma première boite mansard.

j'ai appliqué la méthode de tracé pour réaliser la coupe d'angle du couvercle.

boite mansard



boite ouverte.

boite mansard ouverte

une version carrée pour la deuxième, puis une variante à suivre.

Partager cet article

Published by Le Biseau Bigouden - dans Cartonnage
commenter cet article
29 octobre 2013 2 29 /10 /octobre /2013 18:14

Amis cartonneurs bonjour.

voici un bel exemple de boite mansard réalisé par Véronique.

Cartonnage-5122

le montage du couvercle demande de la précision notamment dans la coupe d'angle vu qu'elle est courbe.



Pour vous aider à réaliser facilement la coupe d'angle des arêtes, voici une technique de tracé qui vous permettra de faire un gabarit d'angle en fonction du rayon du couvercle.

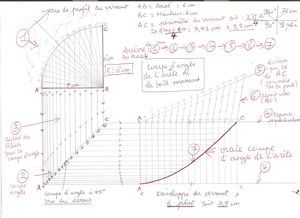

Décomposons la fiche technique en 7 parties. (suivant1/2/3/4/5/6/7).



le croquis N°1 représente la vue en coupe du couvercle ou vue de profil.

-Diviser le quart de cercle en 16 parties égales au moyen de la bissectrice.



le croquis N°2 représente la coupe d'angle à 45° à plat du couvercle.



- Descendre les 16 traits (N°3 sur la fiche technique) du croquis N°1 sur cette droite AC.



la partie N°4 de la fiche technique est le calcul du périmètre du couvercle; en haut à droite et reporté en AC.



- La formule du périmètre du quart de cercle est: 2 x 3.14 x Rayon diviser par 4.



- Division du périmètre en 16 nouvelles partie égales au moyen de la méthode de tracé N°5 et N°6.



Représenter le N°5 perpendiculairement au traits n°3.

les 16 traits de la division du quart de cercle AC se reportent parallèlement au moyen de la technique de tracé N°6



on obtient la vraie coupe d'angle de l'arête N°7 en croisant des traits horizontaux et verticaux du croquis et en rejoignant les points.

Reproduire cette nouvelle courbe sur un papier  ou carte goudron pour façonner un GABARIT D'ANGLE PRECIS.



PS: LA CARTE GOUDRON EST VENDUE CHEZ ROUGIER ET PLE PARIS.

je vous souhaite de jolies boites et jolis couvercles en forme de dôme.

autre variante à suivre.

Amicalement.

Gabriel

le couvercle de la boite mansard en forme de dôme.
le couvercle de la boite mansard en forme de dôme.

Partager cet article

Published by Le Biseau Bigouden - dans Cartonnage
commenter cet article
29 octobre 2013 2 29 /10 /octobre /2013 15:13

Amis du cadre bonjour,

De la technique du biseau Marguerite est née une variante inversée:

voici deux cadres"exemple".



Copie de biseau M inversé

cadre réalisé par Marie.

 photo 010



La fiche technique du biseau Marguerite inversé.

la technique du biseau Marguerite inversé est une variante du biseau Marguerite (parution idées de

cadres N°83).

La différence est dans l'orientation des biseaux; ceux-ci sont orientés vers l'extérieur du passe-partout

alors que dans la technique du biseau Marguerite, les biseaux sont orientés vers la fenêtre-image.

Plusieurs variantes sont possibles: en ouverture pentagonale, hexagonale, heptagonale,

octogonale ou ennéagonale ou avec ajout de sous-carte, biseau anglais ou ouverture droite.

La fenêtre-image est inscrite dans un cercle de centre O qui a été divisé en 8 parties égales.

Un biseau anglais entoure la fenêtre-image. Option: ouverture droite.

Les biseaux Marguerite inversés sont en relief et comportent 2 pentes à 45°.

Concernant au biseau, il se monte sur une cartonnette support de biseau.

Exemple de tracés sur la cartonnette de référence ci dessous N°1.



IMPORTANT: Le centre O' est le centre de référence pour le tracé des arcs de cercle du biseau

Marguerite inversé.

Le centre O'se place sur la droite de centre O O' et peut-être décalé soit l'intérieur du cercle FI ou

vers l'extérieur.

Il existe plusieurs méthodes pour façonner les biseaux en relief soit par calcul soit par le dessin

technique, il est possible d'associer les 2 méthodes, la méthode mathématique est la plus précise,

nous allons donc l'utiliser pour fabriquer un gabarit «biseau».



Le montage du biseau est identique à celui du biseau Marguerite. Il se procède en 3 étapes:

-1°: Les tracés apparents sur une cartonnette (ouverture PP, biseaux, FI) voir croquis ci dessus.

-2°: Le calcul du développement du biseau.

-3°: le façonnage du gabarit biseau en grandeur réelle.



1 ière étape: les tracés en vue de dessus des biseaux.

les tracés sont réalisés sur une cartonnette référence coupées aux dimensions extérieures c'est à dire

2 marges (PP)+ 2 biseaux en relief + 2 biseaux anglais + fenêtre-image.

OPTION: sous-carte ou filet.

Voir dessin N°1 ci dessous.


2ième étape: le calcul du développement du biseau.



Le but de cette opération est de fabriquer un gabarit parfait représentant la forme exacte d'un biseau,

- Faire ce croquis représentant le biseau de profil C'-C et le rayon O'C.

C'est à partir de ce croquis que le biseau est développé en grandeur réelle.

(voir fiche technique du biseau Marguerite, idées de cadres N°83.

Toutes les valeurs relevées sur le croquis ci dessous n°2 et sur la vue de dessus permettent de

calculer l'angle de coupe du biseau.


3ième étape- le calcul et le tracé du développement du biseau en grandeur réelle.

A partir d'un biseau en vue de dessus sur la cartonnette, relever les 2 angles suivants AO'A et C'OC'


Ces 2 angles servent au calcul du développement du biseau. Il faut donc utiliser la formule

mathématique suivante: Rayon x angle AO'A ou CO'C / apothème

Exemple de calcul en fonction des mesures relevées sur la vue de dessus ( n°2) de l'un des biseaux.


Voici la forme finale et réelle du biseau en relief: la courbure CC est le pli du rembord PP, la

courbure AA est le pli du rembord FI et AC sont les coupes d'angle du biseau; l'ensemble est à

découper suivant la forme ci dessous.


En reportant ces 2 angles (86°4 et 74°3 sur le croquis suivant, on obtient la coupe d'angle droite et

gauche A C du biseau.

le gabarit ou biseau est en grandeur réelle et une fois découpé et plié, se positionne parfaitement

Sur la cartonnette support de biseau et sert de référence pour reproduire les autres biseaux.

Le gabarit est soit en carte goudron, bristol ou papier épais et recouvert ensuite de papier assorti et

comportant des rembords frangés.

Cette méthode de calcul est très précise et permet d'obtenir des biseaux réguliers.

photo 016



Cette fiche technique est téléchargeable, donc imprimable pour étude.



Partager cet article

Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
19 octobre 2013 6 19 /10 /octobre /2013 14:45

Amis du cadre, bonjour.

Suite à la parution de l'article dans la revue idées de cadres du mois d'octobre 2013,

 je peux vous montrer un cadre"exemple" illustrant la technique des pp décalés dans une ouverture pentagonale.

ok 003



cadre réalisé par Marie-Noëlle.



photo 008



cadre réalisé par l'ami Jean.

 pentagone

La technique ici présentée peut se décliner en d'autres variantes ou différente ouverture-image, par exemple en hexagone ou octogone.

Bonne continuation.

Amicalement.

Gabriel.

Partager cet article

Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article

Présentation

  • : Le Biseau Bigouden
  • Le Biseau Bigouden
  • : le biseau bigouden a pour vocation de présenter mes nouvelles réalisations en encadrement loisirs ou en cartonnage et celles de mes élèves. Il permet également de diffuser les nouvelles applications des 3 gabarits multi-usages:Gabdu, Etoile et Gabdu3, gabarits d'angle que j'ai conçu pour faciliter le montage des biseaux. le blog permet de diffuser des pas à pas ou des astuces sous forme de fiches techniques ou de vidéos.
  • Contact

Recherche

Partager cette page Facebook Twitter Google+ Pinterest
Suivre ce blog
