3 novembre 2012 6 03 /11 /novembre /2012 13:15

Ami(e)s du cadre bonjour.

Dans un atelier d'encadrement, il est impératif d'avoir un meuble à papier de grande taille.



voici le mien:



vue de face du meuble à pa



les papiers sont rangés par couleur et bien à plat et surtout dans l'obscurité.



meuble vu de coté



Les portes des tiroirs sont inclinées pour une meilleur prise en main.

Voir détail ci dessous:

papa 009



les tiroirs reposent sur une cale de dois de 3cm x 2cm.



papa 007



j'ai pris les mesures exactes du meuble. (clique droit et enregistrer dans votre ordinateur pour étude)

A): dimensions d'un tiroir.

B): dimensions du meuble.

papa 015

le meuble est fait en contre-plaqué de 19mm d'épaisseur sauf la façade des portes (bois). Il peut etre fait entièrement en contre-plaqué standard ou autres matériaux.



Repost 0
Published by Le Biseau Bigouden
commenter cet article
18 septembre 2012 2 18 /09 /septembre /2012 12:29

Ami(e)s du cadre, bonjour.

Une amie "encadreur" souhaite faire un cadre selon la technique du biseau Anna, le biseau à 2 pentes régulières (technique parue dans IDC n°81) mais en variant la technique de base.

Je lui ai soumis ceci:



Montage du biseau en bristol



 le double Anna



biseau habillé de papier collé sur le montage bristol



  P1080029



Vue du dessous du biseau habillé.

P1080027



le montage biseau peut donc etre recouvert d'une seule couleur de papier ou de plusieurs papiers. c'est au choix.

le façonnage et le montage sont quasi identiques au biseau rond fantaisie à 2 pentes régulières. cette variante comportant 2 plis supplémentaires.



Voici un croquis explicatif concernant le montage du biseau.



P1080028





c'est une technique qui demande précision et peut aussi se décliner en variante en modifiant par exemple la base et la hauteur des biseaux ou l'écartement entre les sommets des pentes.



  papa 001

P1080025



Voici le cadre "essai". Illustration de Mme Christine le Bris Morvan   et  achevé.

N'hésitez pas à me contacter pour de plus amples renseignements, je me ferai un plaisr de vous aider .

Bonne rentrée à tous.

Bien à vous.

Gabriel.

Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
30 août 2012 4 30 /08 /août /2012 09:06
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Album - les-PP-en-spirale-dans-une-F I-rectangulaire
Repost 0
Published by le biseau bigouden - dans technique d'encadrement
commenter cet article
20 avril 2012 5 20 /04 /avril /2012 09:52

Ami(e)s du cadre, bonjour.

la semaine dernière, je me suis amusé à créer une variante de la technique de la forte pente. J'ai voulu la pente concave et convexe à la fois en y ajoutant un biseau anglais à la base.

voici 2 cadres "exemple".

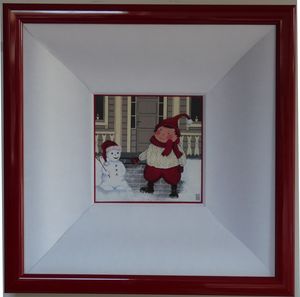

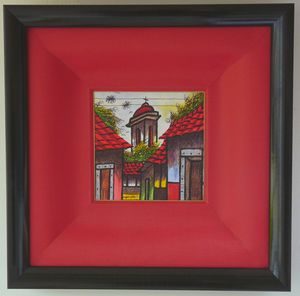

salvadorlolo convexe concave LBM 1





Sur ces 2 photos, on distingue mal la forme des pentes.

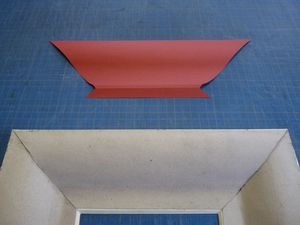

je vous joins cette photo du cadre "éclaté".



P1070367

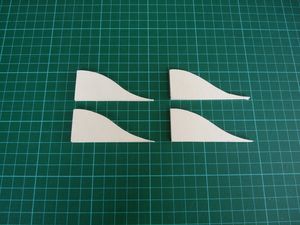

et une vue des gabarits de pente.

gabarits des pentes



la grosse difficulté de cette technique n'est pas dans le montage de la boite mais la coupe d'angle du papier d'habillage car elle est courbe.

Voici quelques détails techniques:

le boitage fait 30 x30cm

le biseau fait 8cm de largeur. (mesures variables).

la hauteur du boitage est de 3cm. (mesures variables).

le fond du boitage est coupé à 45°.

Le papier d'habillage démarre du biseau anglais de base.

Dans cette technique, il faut se faire un gabarit de pente et il faut les coller dans le boitage comme indiqué sur la photo ci dessous.

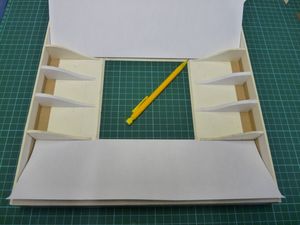

pose papier



Commencer par poser 2 cotés en face à face, les verticales par exemple.

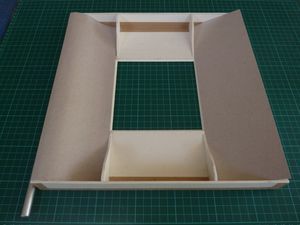

Pente goudron



Et les 2 autres coupés dans les angles au niveau de l'arête supérieur du biseau anglais et selon la courbure.



Pour donner de l'arrondi à papier goudron, je l'humidifie légèrement à l'envers et je le roule avec un petit tube.

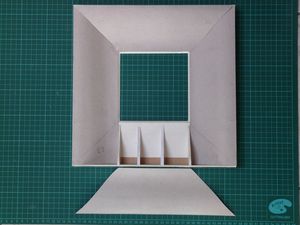

pose papier goudron sur pentes

j'ai testé le papier goudron pour renforcer les pentes afin de pouvoir utiliser des papiers fins  et souples.

je pense que l'on peut aussi utiliser la cartonnette ou le rigidex comme renfort en l'utilisant dans le sens du bombage.

A essayer!



La courbure de la pente se dessine suivant le croquis ci dessous.

En 3 étapes:

1° Tracer le triangle de base 8cm sur 3 de haut. Marquer le milieu de la pente.

2° Tracer les 2 médiatrices correspondant au 2 courbes (concave et convexe).

3° tracer les courbures (en rouge).

croquis de la courbure

les gabarits de pente correspondent à la forme ci-dessus.



Un troisième cadre est en chantier.

Bonne continuation à tous.

Amicalement.

Gabriel.

http://gabducreation.com

Repost 0
Published by Le Biseau Bigouden - dans tuto encadrement
commenter cet article
16 mars 2012 5 16 /03 /mars /2012 15:45

Ami(e)s du cadre, bonjour.

je viens de recevoir la photo de cette réalisation d'Edith, animatrice à Dijon.



Elle permet de voir que l'on peut faire évoluer une tehnique en proposant une variante.



Voici ce bel exemple encadré.

003anna



Merci Edith de me transmettre tes bonnes idées pour le plaisir de tous.



Une autre variante de Natalie fort symapthique.

b anna



Amicalement.

Gabriel.

Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
28 janvier 2012 6 28 /01 /janvier /2012 13:11

Ami(e)s du cadre, bonjour.

Voici une cadre"exemple" de la technique du biseau incurvé ou biseau demi cylindrique concave.

joyeux noel



j'ai fait une fiche technique pour mes éléves.

je souhaite faire profiter ceux qui sont intéressés par cette technique.



voici la fiche technique que vous pourrez télécharger et imprimer pour étude.



Cette variante du biseau fantaisie est de forme demi-cylindrique concave. Elle est comprise entre le
passe-partout et la fenêtre-image.
La profondeur de la gorge correspond à l'épaisseur de plusieurs cartons.
Par exemple, pour un biseau de 2cm de largeur, il faut 1 cm d'épaisseur.
Par contre le sujet est fixé sous l'épaisseur d'un biseau anglais soit 3mm en dessous.


Voir croquis ci dessous.




Mesures du croquis et mesures extérieures.


Compter 8 à 9cm (en fonction du sujet) pour la totalité de la marge réparties comme suit :
Passe-partout extérieur 5 à 6cm
gorge (biseau)
1.8 à 2cm
petit passe-partout
1.5 à 2cm
biseau anglais
0.4cm


Fournitures:
1 carton de fond
2 cartonnettes (1 pour la surface / 1 pour coller le sujet posé sur le pavé).
Carton mousse de 5mm / carton à biseau de 3mm / carton de 2mm.
Papiers.
Marche à suivre :
A): Couper tous les cartons aux dimensions extérieures.
Sur la cartonnette de surface, tracer l'ouverture PP, le biseau incurvé et le petit pp.
B): Ouvrir le pp- reporter l'ouverture sur la deuxième cartonnette et sur les cartons mousse- ouvrir
le carton mousse.
C): coller le carton mousse sur la deuxième cartonnette.
D): récupérer la chute intérieure du carton mousse et l'utiliser pour le montage du pavé.
Couper suivant les dimensions du pavé.
E): Couper une chute de carton de 2mm correspondant aux mesures du pavé et la coller au carton
mousse.
F): Ouvrir le petit pp dans la chute de cartonnette et reporter l'ouverture sur le carton à biseau
G): Ouvrir le carton à biseau à 45° et l'habiller le biseau anglais
H): Coller l'image sous le biseau anglais et fixer l'ensemble sur le pavé.



PREPARATION des bandes d'habillage avec le Gabdu 3.



                                                     g3



FORME DE LA BANDE D'HABILLAGE.



CROQUIS 2





Préparer 4 bandes de papier goudron de largeur 3cm et de longueur = ouverture brique.
l'habillage du biseau.
Préparer 4 bandes de papier de largeur minimale de 5cm et de longueur = ouverture + 4cm.
Plier les rembords extérieurs et extérieurs.
Préparer 2 bandes en vis à vis, comme suit:
Coller le papier sur le papier goudron et arrondir le papier avec un tube de diamètre 1cm, en bois ou métallique.
Présenter les bandes sur le carton mousse.
Préparer les 2 autres bandes mais en y ajoutant des oreilles de lapin. (rabat de papier dans les
angles).



REMARQUE:

Dans le cas où vous utilisez un papier rigide, vous pouvez habiller le biseau directement sans renfort en papier goudron, bristol ou kraft.


Habiller le pp et le coller sur le carton mousse.
Fixer le sujet.
Poser l'attache et finir le paquet comme d'habitude.


Repost 0
Published by Le Biseau Bigouden - dans tuto encadrement
commenter cet article
8 décembre 2011 4 08 /12 /décembre /2011 17:20

Ami(e)s du cadre, bonjour.

Le vrai nom du biseau incurvé est le biseau demi-cylindrique concave.

je fais actuellement une série de carte de Noël de Christine le Bris-Morvan en biseau demi-cylindrique concave.

Voici un exemple quasi fini sans baguette. je remplacerai cette photo suite à la pose de la baguette.

biseau incurvé



la technique n'est pas compliquée. il s'agit de laisser un espace entre 2 cartons mousse (2cm par exemple) et d'habliier le fond de biseau en forme demi ronde.



Voici une photo réprésentant les différents élements du paquet. (il manque les PP extérieur et intérieur sur cette photo).



 éléments de la brique





La hauteur de la brique est de 1cm  et de largeur 2 cm finie.

Pour réaliser la coupe d'angle, j'utilise le gabarit d'angle gabdu 3 conçu  pour faire les coupes d'angle des biseaux concave ou convexe.



Facile d'utilisation.

g3



j'ai également renforcé les papiers d'habillage du biseau avec de la carte goudron qui a l'avantage de rester rond une fois formé. le papier est tout simplement collé sur cette carte goudron.

2 bandes de papier comportent un dépassant d'un millimère aux extrémités pour chevauchement et les 2 autres sont remborder dans les angles. Ainsi vos angles sont nickels.



l'image est entourée d'un biseau anglais et d'une petite marge de 1.5cm.

image sous pavé à 45°



Dans le prochain cadre, j'inverserai les couleurs des PP. Et le suivant sera octogonal.

A faire avant noël.



voici le cadre fini.



joyeux noel



la technique a été étudié en cours, voici 2 exemples de sylvie qui oriente souvent ses sujets vers la mer;  de quoi décorer  leurs maisons de vacances qu'elle loue.

DSC00064



DSC00065

Repost 0
8 décembre 2011 4 08 /12 /décembre /2011 16:54

Bonjour,

Dernier né de la série du biseau arc en ciel: le biseau Marguerite hexagonal.



japonaise



Ce cadre m'a demandé beaucoup de temps. En effet, je me suis imposé de monter les biseaux en bord à bord  c'est  à dire sans rabat dans les angles.  Je voulais un ajustement parfait.

j'avais peur de voir le rabat sous le papier vu la finesse du papier mika, donc je n'en ai pas mis, j'ai coupé net le papier et poncé légèrement en biais ses bords pour éviter une surépaisseur.

la technique du tracé est identique à celle du pentagonal (voir article précédent) et le montage est identique à tous les autres biseaux Marguerite, celui d'un biseau en relief de type Anna mais fractionné.







Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
7 décembre 2011 3 07 /12 /décembre /2011 22:15

Bonjour,

suite à la demande d'une personne en difficulté de traçage du biseau arc en ciel pentagonal dont voici un exemple,

le cadre LBM pentagonal



Je lui ai fait une notice succinte montrant les différents tracés sur le pp de surface.




Tout d'abord, il est préférable de faire les tracés sur une feuille de papier pour bien visualiser la forme finale de l'ouverture.

1°: Tracer l'axe de la FI ronde et son cercle. (en VERT sur le croquis.)

2°: Diviser le cercle en 5 cotés (pentagone) soit en utilisant la règle polycurvin, la créamultiple  ou une méthode de tracé de votre choix.

3°: Tracer les 5 cotés du pentagone, puis reporter une parallèle tangeante au cercle FI, sinon votre pentagone de base diminuera la FI. (en BLEU sur le croquis).

4°: Tracer une deuxième parallèle correspondant au biseau: ex: 2cm.

5° En ROUGE, prolonger les traits extérieurs du pentagone comme indiqué sur le croquis. A la jonction des 2 traits , vous obtenez un point de centre O'.

6°: A partir du centre O', vous pouvez tracer les courbures extérieures et intérieures des biseaux sur les 5 cotés du pentagone.

7°: Ajouter les marges de chaque coté des biseaux: vous obtenez les mesures de votre paquet.

 Maintenant; place au découpage  des cartonnettes de surface, support de biseau et à l'habillage des biseaux.

Voir fiche Idées de cadres N°84 ou  la vidéo de démonstration du biseau Marguerite.

Bons cadres.

amicalement.

Gabriel.

Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
8 novembre 2011 2 08 /11 /novembre /2011 12:04

Ami(e)s du cadre bonjour.

le cours du moment est consacré à la technique de "vive les chutes", technique de Mme Pascal Servais, animatrice qui est parue dans la revue idées de Cadres.

j'ai fait un cadre"exemple" avec un souvenir du Canada, certes très coloré.




Cette technique permet d'utiliser quelques chutes de cartonnettes et de papier car à la longue, les chutes s'accumulent et ne demandent qu'à être employées.

Repost 0
