2 avril 2013 2 02 /04 /avril /2013 09:31

Ami(e)s du cadre bonjour.

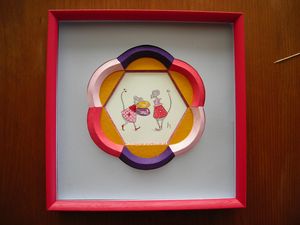

Suite à la parution de la fiche technique dans la revue Idées de cadres n°93, voici le cadre qui a servi de référence à la technique du biseau chapeau de gendarme.



biseau chapeau de gendarme

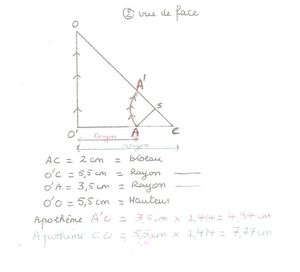

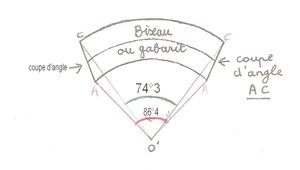

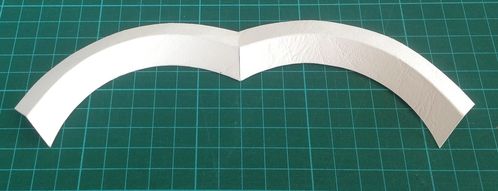

cette technique est l'évolution de la technique de base; le biseau rond à 2 pentes régulières (parution IDC n°81).

Bonne continuation.

Amicalement.

Gabriel.

www.gabdu-encadrement.com

Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
26 mars 2013 2 26 /03 /mars /2013 11:55

Ami(e)s du cadre bonjour,

Voici en photo mon troisième essai de baguette en carton sur fond de biseau K2.

gg 003

la baguette comporte 3 pentes à 45° mais de différentes largeur: 12mm; 14mm; 16mm vers l'extérieur.

j'ai façonné les pentes avec de la carte goudron puis peint l'ensemble.

Bonne continuation.

Gabriel

www.gabdu-encadrement.com

Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
21 mars 2013 4 21 /03 /mars /2013 19:01

 Ami(e)s du cadre, bonjour,
Allez donc regarder le lien vers la vidéo où j'explique comment j'affute les lames de cutter, en utilisant un papier de verre spécial tolerie. Vos lames connaitront ainsi une seconde vie.
Pour infos, j'utilise des lames de la marque Personna de chez Indigo sun.

A voir sur youtube ( vidéos Gabduencadrement).

https://www.youtube.com/watch?v=Beep5cgZxHI

Bonne continuation.

Amicalement.

Gabriel.

















Repost 0
Published by Le Biseau Bigouden - dans tuto encadrement tuto cartonnage
commenter cet article
2 mars 2013 6 02 /03 /mars /2013 19:41

Ami(e)s du cadre bonjour,

j'ai poursuivi mes recherches sur les pentes des biseaux croisés en relief et je me suis décidé de gravir un biseau heptagonal que j'ai baptisé K7.

Voici un aperçu du cadre.

k sept 001

 heptagone

Pour réaliser les biseaux, je me suis confectionné un gabarit en bristol à partir du gabarit Etoile.

k7 003

J'ai reporté les angles de la partie supérieure de la branche 7 sur un papier bristol et j'ai façonné une bande d'habillage à l'échelle 1. Cette bande de bristol m'a aussi servi de gabarit de report pour les autres renforts de pente en bristol puis sur le papier.

Ensuite j'ai plié les papiers que j'ai collé sur le montage bristol en prévoyant des oreilles de lapin de chaque coté de la bande de papier.

k7 001

 vue du biseau fini.

k7 004



vue détaillée d'un angle.




Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
20 février 2013 3 20 /02 /février /2013 14:07

Ami(e)s du cadre bonjour,

la technique ici présentée est une technique créée par Mme Dechaumet et parue dans la revue idées de cadres N°61 page 44.

je la travaille actuellement en cours avec mes élèves.

C'est une technique fort intéressante à réaliser surtout pour ceux qui aiment les tracés.

la seule difficulté dans cette technique est la coupe d'angle du biseau perroquet inversé.

Pour la réaliser aisément, j'utilise la méthode de la triangulation.

Voici en lien une vidéo que j'ai réalisé il y a quelques années:

la triangulation associée au biseau perroquet inversé et qui vous aidera à réaliser avec précision vos angles de coupe.



Voici la cadre "exemple".






Petite astuce:  tracer tous les tracés sur les cartonnettes (support de biseau et les 2 sous cartes).

Ne pas ouvrir les sous-cartes biseaux

habiller les biseaux (perroquet et inversé).

et ajuster les tracés des 2 sous-carte aux angles des biseaux perroquet et inversé.

Idem pour la pliage d'un centrimetre qui entoure le sujet.

cadre réalisé par Vérnique.

Vero

Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
26 janvier 2013 6 26 /01 /janvier /2013 14:49

Ami(e)s du cadre bonjour.



Le cadre ci dessous présenté est une variante du biseau fantaisie intégrant un biseau inversé sous le sujet.


Cadre de Marie-Noëlle réalisé en cours.



papa 632



Nouvel exemple de Marie Ange, animatrice à  VAIRES SUR MARNE 77 et GOURNAY SUR MARNE 93.



photo(4)-copie-1



cadre réalisé par l'élève léna, en cours d'achèvement.

cadre léna



Fournitures;

1 sujet

1 carton de fond

1 carton à biseaux de 3mm ou 3.5mm ep

2 cartonnettes +Chutes pour les renforts de pente.

papiers pour le pp et le biseau (+ filet en option).

verre / attache / baguette.

Mesures:

FI + 2 biseaux (fantaisie+ biseau inversé) + 2 PP.

ex: 14cm + (2cm x 2 +0.4cm x 2) + 2 x 5cm



Marche à suivre:



Tout d'abord, il faut monter la brique sur laquelle reposera le biseau fantaisie et inversé.

Cette brique est constituée de 3 cartons de 3mm et d'une cartonnette support de biseau sur laquelle est collé le pavé central.

Le pavé est surélevé par un carton de 3mm d'épaisseur.

les pentes du biseau fantaisie sont renforcées d'une cartonnette.

les 2 verticales sont coupées en rectangle et les 2 horizontales sont coupées à 45°environ dans les angles.

 brique 1



4 angles finis.



    renfort de pente en cartonnette sur biseau



vue en coupe du montage "biseau".


La brique fait 1 cm de hauteur et le pavé fait 0.6cm (2 x 0.3cm soit 2 cartons à biseaux) ce qui crée une différence de hauteur entre le biseau fantaisie et le pavé inversé.
Nota. Le pavé comporte donc une verticale (biseau droit) intégrée au biseau inversé.
Et la bande d'habillage fait donc: 1.5+ 2.2+0.2+0.5+1.5cm décomposée comme suit: un rembord +un biseau fantaisie + un biseau droit + un biseau inversé + un rembord.
Pourquoi 0.2cm au de 0.3cm? un millimètre est perdu avec l'épaisseur de la cartonnette renfort de pente du biseau fantaisie.



Dès à présent, l'habillage des biseaux peut se faire comme suit:



Faire les 4 plis des arêtes en utilisant ce peit gabarit de traçage en papier ou bristol. (arête du rembord extérieur coté pp, arête de base du biseau fantaisie, arête de base du biseau inversé; arête supérieure du biseau inversé).



gab de pliage

Ce gabarit évite le report de mesures.



Une fois les 4 bandes de cartonnette coupées et poncées à l'envers dans les toutes les arêtes ( les 2 verticales et 2 horizontales). il faut encoller les 2 horizontales (bande n°1 et bande n°3).

Puis préparer les 2 bandes de papier et les coller sur la cartonnette renfort de pente en laissant le papier dépassé légèrement dans les angles pour recouvrement des bandes verticales (oreilles de lapin).



Vue de la bande d'habillage du biseau coupé dans les angles.



.vue du biseau habillé



 Exemple de bande préparée:



papier coupé dans les angles



les coupes d'angle se font facilement avec le gabarit Gabdu:



gabdu sur papier



les 2 verticales (bandes n°2 et n°4) s'habillent comme suit en utilsant la bande de cartonnette renfort de pente pour repèrer les angles.



les coupes d'angle des 2 verticales sont rembordées sous le renfort de pente:



gab sur papier d'habillage



Une fois préparées les 2 bandes d'habillage verticales, coller le renfort de cartonnette sous la bande d'habillage coté poncé apparent.

puis les positionner sur la brique.



Deuxième possibilité du montage des biseaux:



1°: Préparer les 4 bandes d'habillage (angles coupés).



2°: Encoller les 4 renforts de pente en cartonnette sur la brique.



3°:Encoller les bandes d'habillage en papier sur ces renforts de pente.



IMPORTANT: avant encollage, vérification des angles avec la cartonnette de surface.



Variantes possibles: avec biseau fantaisie concave ou convexe ou pavé plus large...



Bonne étude à tous.

Amicalement.

Gabriel.

Illustration de Christine Le Bris Morvan

Repost 0
Published by Le Biseau Bigouden - dans tuto encadrement
commenter cet article
10 janvier 2013 4 10 /01 /janvier /2013 11:17

Ami(e)s du cadre bonjour.



 la baguette en carton prend forme:

 voici un aperçu avant gesso.



angle fini 003

la partie centrale de la baguette est en fait comme un biseau demi cylindrique convexe.

j'ai utilisé le gabarit Gabdu 3 pour faire la coupe sauf que dans cet exemple, j'ai réduit de 40% la dimension de la bande.

Au lieu de faire 3.14cm de largeur pour un rayon de 1cm, celle-ci fait 1.75cm de largeur pour un rayon de 0.8cm.

biseau demi cylindrique convexe



vue de la coupe d'angle:

Pour faciliter l'encollage du papier goudron de forme demi ronde, j'ai d'abord encollé une bande de carton de 3mm dans l'intervalle situé entre les 2 sur-élévations coupées à 45° en laissant un petit millimètre de jeu de chaque coté (soit 2 épaisseurs de papier goudron).

angle fini 001



vue d'ensemble après passage d'une couche de gesso.

angle fini 005

vue de l'angle fini.

angle fini 007

Prochaine étape; peindre la baguette.

deux bigoudens 005

Repost 0
Published by Le Biseau Bigouden - dans tuto encadrement
commenter cet article
4 décembre 2012 2 04 /12 /décembre /2012 16:49


Ami(e)s du cadre, bonjour.
Désormais je me lance dans la fabrication des baguettes en carton en suivant les techniques du livre Baguettes en carton d'idées de cadres.
Celle première représente la technique N°17 du tome 2.


baguette 004

  j'ai façonné l'arrondi avec du papier goudron car je voulais un joli bombé et j'ai collé une cartonnette butée pour faciliter l'encollage du papier goudron (de chez Rougié et PLé Paris) à la base de l'arrondi.

Vue du cadre fini:
baguette

la baguette en carton est très agréable à réaliser, demande certes du temps (celui qu'on adore) mais son extrème avantage est  la  multitude de possiblité qu'elle offre. Il suffit de le
vérifier dans les ouvrages réalisés en collaboration avec la revue Idées de cadres et Mme Patricia Alexandre; experte en la matière: voir égalemet son site: Madiba Loisirs: les exemples y sont nombreux et jolis.
Amicalement.
Gabriel.




Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
3 novembre 2012 6 03 /11 /novembre /2012 13:15

Ami(e)s du cadre bonjour.

Dans un atelier d'encadrement, il est impératif d'avoir un meuble à papier de grande taille.



voici le mien:



vue de face du meuble à pa



les papiers sont rangés par couleur et bien à plat et surtout dans l'obscurité.



meuble vu de coté



Les portes des tiroirs sont inclinées pour une meilleur prise en main.

Voir détail ci dessous:

papa 009



les tiroirs reposent sur une cale de dois de 3cm x 2cm.



papa 007



j'ai pris les mesures exactes du meuble. (clique droit et enregistrer dans votre ordinateur pour étude)

A): dimensions d'un tiroir.

B): dimensions du meuble.

papa 015

le meuble est fait en contre-plaqué de 19mm d'épaisseur sauf la façade des portes (bois). Il peut etre fait entièrement en contre-plaqué standard ou autres matériaux.



Repost 0
Published by Le Biseau Bigouden
commenter cet article
18 septembre 2012 2 18 /09 /septembre /2012 12:29

Ami(e)s du cadre, bonjour.

Une amie "encadreur" souhaite faire un cadre selon la technique du biseau Anna, le biseau à 2 pentes régulières (technique parue dans IDC n°81) mais en variant la technique de base.

Je lui ai soumis ceci:



Montage du biseau en bristol



 le double Anna



biseau habillé de papier collé sur le montage bristol



  P1080029



Vue du dessous du biseau habillé.

P1080027



le montage biseau peut donc etre recouvert d'une seule couleur de papier ou de plusieurs papiers. c'est au choix.

le façonnage et le montage sont quasi identiques au biseau rond fantaisie à 2 pentes régulières. cette variante comportant 2 plis supplémentaires.



Voici un croquis explicatif concernant le montage du biseau.



P1080028





c'est une technique qui demande précision et peut aussi se décliner en variante en modifiant par exemple la base et la hauteur des biseaux ou l'écartement entre les sommets des pentes.



  papa 001

P1080025



Voici le cadre "essai". Illustration de Mme Christine le Bris Morvan   et  achevé.

N'hésitez pas à me contacter pour de plus amples renseignements, je me ferai un plaisr de vous aider .

Bonne rentrée à tous.

Bien à vous.

Gabriel.

Repost 0
Published by Le Biseau Bigouden - dans technique d'encadrement
commenter cet article
