Cartonneurs, encadreurs bonjour.

Cette semaine sera consacrée à la diffusion de trois variantes de la boite Caroline sur le site gabducreation.com et pendant trois mois, six autres variantes de cette boite seront présentées sur ce site. La particularité de ces boites est qu'elles ont les bords supérieurs chantournés ainsi que sur le couvercle. J'ai crée neuf variantes de ces chantournés avec un logiciel de dessin technique et sur chaque couvercle, je propose une variante en double chantourné, ce qui permet d'obtenir l'effet d'un filet et d'utiliser plusieurs couleurs dans le revêtement. Le fait de couper ces chantournés au laser permet d'obtenir des lignes bien parallèles donc régulières.

Le kit comprend le tuto du montage, les cartons et toutes les cartonnettes extérieures et intérieures coupées au laser.

Voici une photo d'une des trois premières boites dont le nom est boite céleste.

Bonne continuation

le couvercle de la boite céleste.

le couvercle de la boite céleste.

Partager cet article
Repost0
2 novembre 2017 4 02 /11 /novembre /2017 20:03

Abonné(es) du blog, bonjour.

Monsieur jean Pierre le Cerf a fait diffuser la technique du biseau K2 il y a quelques années dans la revue idées de cadres et suite à cette parution, je me suis fait une variante mais avec des biseaux à pente de 45° et en utilisant mon gabarit Gabdu.

Voici comment je réalise ce type de biseau sans calcul, uniquement à l'aide d'un compas, d'un réglet, d'un crayon mine 05mm et du gabarit d'angle différents usages Gabdu.

je viens de réaliser cette fiche technique que beaucoup de personnes me demandent de leur faire car elles éprouvent des difficultés à réaliser ce genre de biseaux très pointus.

Avant de commencer à préparer les biseaux, il faut tracer les biseaux sur la cartonnette support de biseaux en ayant également déterminé les marges, les biseaux et la fenêtre-Image.

Pur info. La largeur finie du biseau est 2cm et sa hauteur de 1cm.

Voir croquis ci dessous.

le plan de base sur la cartonnette support de biseau.

le plan de base sur la cartonnette support de biseau.

Le biseau en relief se fixe sur la cartonnette support de biseau, le rembord supérieur se pose sur la cartonnette et est recouvert par la cartonnette de surface (passe-partout).

le rembord coté fenêtre-image se plie sous la cartonnette support de biseau.

un angle de coupe sur 2 comporte une languette à rabattre (oreille de lapin).

Préparation des biseaux.

Afin de pouvoir utiliser des papiers souples, je conseille de renforcer les pentes du biseau avec du bristol ou du canson Montval 250gr.

1ère opération.

Préparation des pentes "renfort de pente" en bristol.

Couper des bandes de bristol de 3,5cm de large et 2cm plus longue que la longueur totale du biseau.

Les bandes sont pliées en 2 de façon précise à 1,45cm.

Comment procéder:

il faut couper la bande de bristol pliée en 2 et mesurer 1,45cm du pli. Ainsi en coupant la bande pliée en 2 permet d'obtenir 2 pentes égales. C'est important.

la largeur finie de la bande de bristol doit être de 2,9cm dans la partie la plus large et finie en pointe.

 L'idéal est de couper des bandes correspondant à 2 biseaux pour optimiser les régularités dans les longueurs de pente des biseaux.

Voici la forme d'une moiité de renfort de pente.

bande de 2,9cm préparée représentant la moitié du biseau.

bande de 2,9cm préparée représentant la moitié du biseau.

Utiliser une bande de 2,9cm et procéder au traçage des cotés biais en prenant la mesure du coté à l'aide du compas.

exemple sur les pentes 5 et 6. traçage de A vers B'(coté vallée) et de B' vers A' ( coté FI).

voir photo ci-dessus.

Pour réaliser les 2 coupes d'angle (une par pente), utiliser le gabarit gabdu comme indiqué sur la photo ci-après.

Utiliser l'Angle A du gabarit Gabdu.

le marquage du gabarit se place sous le trait B-A' tout d'abord pour réaliser la moitié de la coupe d'angle qui part de la coupe "coté FI" vers le pli de la crête.

placement du gabarit pour exécuter la coupe d'angle

placement du gabarit pour exécuter la coupe d'angle

Pour exécuter la coupe sur l'autre pente, glisser le gabarit et couper en suivant l'angle A du gabdu, en partant de la base ( coté vallée) et la ligne de crête.

placement de l'outil sur la bande de bristol, alignement du marquage sur le trait

placement de l'outil sur la bande de bristol, alignement du marquage sur le trait

une fois réalisées les coupes sur la bande de pente 5/6.

Procéder comme suit sur les pentes 7 et 8.





placement du gabdu pour la coupe d'angle du versant et versant 8

placement du gabdu pour la coupe d'angle du versant et versant 8

positionnement du Gabdu sur la pente n°8

positionnement du Gabdu sur la pente n°8

Procéder de la même manière pour tous les autres versants.

la prochaine étape consiste à construire une bande renfort de pente à partir de 2 renforts de pente.

ex. rapprocher les 5/6 et 7/8 et former une seule bande en marquant le plis de la vallée et les traçage des coupes extérieures (coté PP) et intérieures (coté FI).

A reproduire pour les 4 biseaux.



bande reconstituée à partir de 2 bandes

bande reconstituée à partir de 2 bandes

Vérification sur les tracés de la cartonnette support de biseau.



Les biseaux croisés en relief façon gabdu

vue des pentes en bristol posées sur la cartonnette pour visualisation des biseaux.

Les biseaux croisés en relief façon gabdu

une fois les pentes renfort préparées, dépliées et coupées, les coller sur le papier à plat.

Redresser les pentes suivant les inclinaisons de pente et marquer la vallée.

Prévoir des rembords de 13mm et une languette dans un angle sur 2 soit sur 2 bandes. les verticales par exemple.

Les coupes d'angle des horizontales sont rembordées avant pose sur la cartonnette.



vue d'une réalisation finie.

vue d'une réalisation finie.

Je vous souhaite de beaux biseaux croisés en relief ainsi qu'une bonne continaution dans l'encadrement.

Bien amicalement.

Gabriel

http://www.gabducreation.com

Partager cet article
Repost0
26 janvier 2013 6 26 /01 /janvier /2013 14:49

Ami(e)s du cadre bonjour.



Le cadre ci dessous présenté est une variante du biseau fantaisie intégrant un biseau inversé sous le sujet.


Cadre de Marie-Noëlle réalisé en cours.

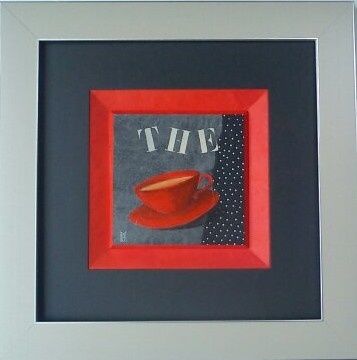

papa 632

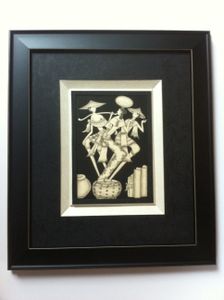

Nouvel exemple de Marie Ange, animatrice à  VAIRES SUR MARNE 77 et GOURNAY SUR MARNE 93.



photo(4)-copie-1

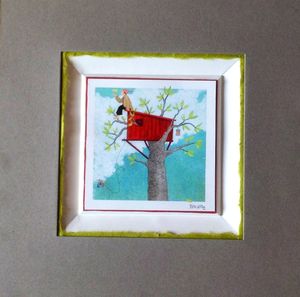

cadre réalisé par l'élève léna, en cours d'achèvement.

cadre léna



Fournitures;

1 sujet

1 carton de fond

1 carton à biseaux de 3mm ou 3.5mm ep

2 cartonnettes +Chutes pour les renforts de pente.

papiers pour le pp et le biseau (+ filet en option).

verre / attache / baguette.

Mesures:

FI + 2 biseaux (fantaisie+ biseau inversé) + 2 PP.

ex: 14cm + (2cm x 2 +0.4cm x 2) + 2 x 5cm



Marche à suivre:



Tout d'abord, il faut monter la brique sur laquelle reposera le biseau fantaisie et inversé.

Cette brique est constituée de 3 cartons de 3mm et d'une cartonnette support de biseau sur laquelle est collé le pavé central.

Le pavé est surélevé par un carton de 3mm d'épaisseur.

les pentes du biseau fantaisie sont renforcées d'une cartonnette.

les 2 verticales sont coupées en rectangle et les 2 horizontales sont coupées à 45°environ dans les angles.

 brique 1



4 angles finis.



    renfort de pente en cartonnette sur biseau

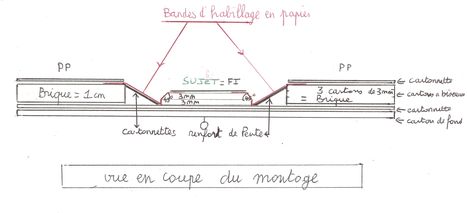

vue en coupe du montage "biseau".


La brique fait 1 cm de hauteur et le pavé fait 0.6cm (2 x 0.3cm soit 2 cartons à biseaux) ce qui crée une différence de hauteur entre le biseau fantaisie et le pavé inversé.
Nota. Le pavé comporte donc une verticale (biseau droit) intégrée au biseau inversé.
Et la bande d'habillage fait donc: 1.5+ 2.2+0.2+0.5+1.5cm décomposée comme suit: un rembord +un biseau fantaisie + un biseau droit + un biseau inversé + un rembord.
Pourquoi 0.2cm au de 0.3cm? un millimètre est perdu avec l'épaisseur de la cartonnette renfort de pente du biseau fantaisie.



Dès à présent, l'habillage des biseaux peut se faire comme suit:



Faire les 4 plis des arêtes en utilisant ce peit gabarit de traçage en papier ou bristol. (arête du rembord extérieur coté pp, arête de base du biseau fantaisie, arête de base du biseau inversé; arête supérieure du biseau inversé).



gab de pliage

Ce gabarit évite le report de mesures.



Une fois les 4 bandes de cartonnette coupées et poncées à l'envers dans les toutes les arêtes ( les 2 verticales et 2 horizontales). il faut encoller les 2 horizontales (bande n°1 et bande n°3).

Puis préparer les 2 bandes de papier et les coller sur la cartonnette renfort de pente en laissant le papier dépassé légèrement dans les angles pour recouvrement des bandes verticales (oreilles de lapin).



Vue de la bande d'habillage du biseau coupé dans les angles.

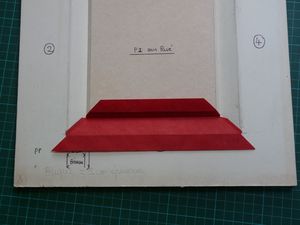

.vue du biseau habillé



 Exemple de bande préparée:



papier coupé dans les angles



les coupes d'angle se font facilement avec le gabarit gabdu



gabdu sur papier



les 2 verticales (bandes n°2 et n°4) s'habillent comme suit en utilsant la bande de cartonnette renfort de pente pour repèrer les angles.



les coupes d'angle des 2 verticales sont rembordées sous le renfort de pente:



gab sur papier d'habillage



Une fois préparées les 2 bandes d'habillage verticales, coller le renfort de cartonnette sous la bande d'habillage coté poncé apparent.

puis les positionner sur la brique.



Deuxième possibilité du montage des biseaux:



1°: Préparer les 4 bandes d'habillage (angles coupés).



2°: Encoller les 4 renforts de pente en cartonnette sur la brique.



3°:Encoller les bandes d'habillage en papier sur ces renforts de pente.



IMPORTANT: avant encollage, vérification des angles avec la cartonnette de surface.



Variantes possibles: avec biseau fantaisie concave ou convexe ou pavé plus large...



Bonne étude à tous.

Amicalement.

Gabriel.

Illustration de Christine Le Bris Morvan

Partager cet article
Repost0
10 janvier 2013 4 10 /01 /janvier /2013 11:17

Ami(e)s du cadre bonjour.



 la baguette en carton prend forme:

 voici un aperçu avant gesso.



angle fini 003

la partie centrale de la baguette est en fait comme un biseau demi cylindrique convexe.

j'ai utilisé le gabarit Gabdu 3 pour faire la coupe sauf que dans cet exemple, j'ai réduit de 40% la dimension de la bande.

Au lieu de faire 3.14cm de largeur pour un rayon de 1cm, celle-ci fait 1.75cm de largeur pour un rayon de 0.8cm.

biseau demi cylindrique convexe



vue de la coupe d'angle:

Pour faciliter l'encollage du papier goudron de forme demi ronde, j'ai d'abord encollé une bande de carton de 3mm dans l'intervalle situé entre les 2 sur-élévations coupées à 45° en laissant un petit millimètre de jeu de chaque coté (soit 2 épaisseurs de papier goudron).

angle fini 001



vue d'ensemble après passage d'une couche de gesso.

angle fini 005

vue de l'angle fini.

angle fini 007

Prochaine étape; peindre la baguette.

deux bigoudens 005

Partager cet article
Repost0
20 avril 2012 5 20 /04 /avril /2012 09:52

Ami(e)s du cadre, bonjour.

la semaine dernière, je me suis amusé à créer une variante de la technique de la forte pente. J'ai voulu la pente concave et convexe à la fois en y ajoutant un biseau anglais à la base.

voici 2 cadres "exemple".

salvadorlolo convexe concave LBM 1





Sur ces 2 photos, on distingue mal la forme des pentes.



je vous joins cette photo du cadre "éclaté".



P1070367

et une vue des gabarits de pente.

gabarits des pentes



la grosse difficulté de cette technique n'est pas dans le montage de la boite mais la coupe d'angle du papier d'habillage car elle est courbe.

Voici quelques détails techniques:

le boitage fait 30 x30cm

le biseau fait 8cm de largeur. (mesures variables).

la hauteur du boitage est de 3cm. (mesures variables).

le fond du boitage est coupé à 45°.

Le papier d'habillage démarre du biseau anglais de base.

Dans cette technique, il faut se faire un gabarit de pente et il faut les coller dans le boitage comme indiqué sur la photo ci dessous.

pose papier



Commencer par poser 2 cotés en face à face, les verticales par exemple.

Pente goudron



Et les 2 autres coupés dans les angles au niveau de l'arête supérieur du biseau anglais et selon la courbure.



Pour donner de l'arrondi à papier goudron, je l'humidifie légèrement à l'envers et je le roule avec un petit tube.



pose papier goudron sur pentes

j'ai testé le papier goudron pour renforcer les pentes afin de pouvoir utiliser des papiers fins  et souples.

je pense que l'on peut aussi utiliser la cartonnette ou le rigidex comme renfort en l'utilisant dans le sens du bombage.

A essayer!



La courbure de la pente se dessine suivant le croquis ci dessous.

En 3 étapes:

1° Tracer le triangle de base 8cm sur 3 de haut. Marquer le milieu de la pente.

2° Tracer les 2 médiatrices correspondant au 2 courbes (concave et convexe).

3° tracer les courbures (en rouge).

croquis de la courbure

les gabarits de pente correspondent à la forme ci-dessus.



Un troisième cadre est en chantier.

Bonne continuation à tous.

Amicalement.

Gabriel.

http://gabducreation.com

Partager cet article
Repost0
28 janvier 2012 6 28 /01 /janvier /2012 13:11

Ami(e)s du cadre, bonjour.

Voici une cadre"exemple" de la technique du biseau incurvé ou biseau demi cylindrique concave.

joyeux noel



j'ai fait une fiche technique pour mes éléves.

je souhaite faire profiter ceux qui sont intéressés par cette technique.



voici la fiche technique que vous pourrez télécharger et imprimer pour étude.



Cette variante du biseau fantaisie est de forme demi-cylindrique concave. Elle est comprise entre le
passe-partout et la fenêtre-image.
La profondeur de la gorge correspond à l'épaisseur de plusieurs cartons.
Par exemple, pour un biseau de 2cm de largeur, il faut 1 cm d'épaisseur.
Par contre le sujet est fixé sous l'épaisseur d'un biseau anglais soit 3mm en dessous.


Voir croquis ci dessous.




Mesures du croquis et mesures extérieures.


Compter 8 à 9cm (en fonction du sujet) pour la totalité de la marge réparties comme suit :
Passe-partout extérieur 5 à 6cm
gorge (biseau)
1.8 à 2cm
petit passe-partout
1.5 à 2cm
biseau anglais
0.4cm


Fournitures:
1 carton de fond
2 cartonnettes (1 pour la surface / 1 pour coller le sujet posé sur le pavé).
Carton mousse de 5mm / carton à biseau de 3mm / carton de 2mm.
Papiers.
Marche à suivre :
A): Couper tous les cartons aux dimensions extérieures.
Sur la cartonnette de surface, tracer l'ouverture PP, le biseau incurvé et le petit pp.
B): Ouvrir le pp- reporter l'ouverture sur la deuxième cartonnette et sur les cartons mousse- ouvrir
le carton mousse.
C): coller le carton mousse sur la deuxième cartonnette.
D): récupérer la chute intérieure du carton mousse et l'utiliser pour le montage du pavé.
Couper suivant les dimensions du pavé.
E): Couper une chute de carton de 2mm correspondant aux mesures du pavé et la coller au carton
mousse.
F): Ouvrir le petit pp dans la chute de cartonnette et reporter l'ouverture sur le carton à biseau
G): Ouvrir le carton à biseau à 45° et l'habiller le biseau anglais
H): Coller l'image sous le biseau anglais et fixer l'ensemble sur le pavé.



PREPARATION des bandes d'habillage avec le Gabdu 3.



                                                     g3



FORME DE LA BANDE D'HABILLAGE.



CROQUIS 2





Préparer 4 bandes de papier goudron de largeur 3cm et de longueur = ouverture brique.
l'habillage du biseau.
Préparer 4 bandes de papier de largeur minimale de 5cm et de longueur = ouverture + 4cm.
Plier les rembords extérieurs et extérieurs.
Préparer 2 bandes en vis à vis, comme suit:
Coller le papier sur le papier goudron et arrondir le papier avec un tube de diamètre 1cm, en bois ou métallique.
Présenter les bandes sur le carton mousse.
Préparer les 2 autres bandes mais en y ajoutant des oreilles de lapin. (rabat de papier dans les
angles).



REMARQUE:

Dans le cas où vous utilisez un papier rigide, vous pouvez habiller le biseau directement sans renfort en papier goudron, bristol ou kraft.


Habiller le pp et le coller sur le carton mousse.
Fixer le sujet.
Poser l'attache et finir le paquet comme d'habitude.


Partager cet article
Repost0
7 octobre 2011 5 07 /10 /octobre /2011 20:40

Ami(e)s du cadre bonjour.




Ce dessin représente les tracés de l'ouverture sur le passe-partout.

On me demande souvent comment je trouve les points 3' . Ce point est le croisement entre la médiatrice 11/ 3 et le cercle circonscrit de rayon 0 / 1.

D'abord, Il faut impérativement tracer le carré, puis le cercle de CENTRE O passant par 1 / 5 / 9 / 13.

Ensuite pour trouver les points O', il suffit d'utiliser le rayon correspondant à UNE DEMI-DIAGONALE DU CARRE de base (EX: o-1).

La droite O-O' s'appelle droite de centre, cette droite permet de tracer tous les arcs de cercle qui donneront la forme finale du biseau.

En fait tout tourne autour du rayon.

j'espère que ce complément d'information vous aidera à la confection de ce biseau arc en ciel (paru dans la revue idées de cadres.

Partager cet article
Repost0
9 juin 2011 4 09 /06 /juin /2011 16:31

Bonjour,

Catherine, Animatrice de cours d'encadrement a trouvé cette astuce pour bien aligner le rembord extérieur du biseau demi cylindrique convexe avec le passe-partout, lorsque le biseau est long.

l'astuse est simple et très efficace.

Pour un biseau fini de largeur 2cm, il suffit de préparer une bande de 1.8cm de largeur et de la coller à 1 mm du bord de l'ouverture Fenêtre-Image.

Cette bande de cartonnette encollée sert alors de butée pour le rembord extérieur du biseau ou pour le renfort de pente.



Voir photo ci dessous:

carte support biseau + bande de cartonnette1.8cm



Vue aggrandie de la coupe d'angle où l'on voit  le renfort de pente en papier goudron.

le but  est de régidifier les pentes et de maintenir l'arrondi de la pente. Ainsi habillage les biseaux peut se réaliser à l'aide de papiers souples.



P1060191



Vue d'un angle recouvert de skyvertex.



habillage biseau



les astuces sont faites pour être transmises..... pour le bonheur de tous les passionnés d'encadrement.

Merci Catherine.

Pour toute information complémentaire sur le montage de ce biseau c'est sur www.gabdu-encadrement.com (voir vidéo de démonstration ou fiche technique du biseau demi cylindrique convexe). Parution idées de cadres N°80.

Partager cet article
Repost0

Présentation

  • : Le Biseau Bigouden
  • : Le biseau bigouden a pour vocation de présenter mes nouvelles réalisations en encadrement loisirs ou en cartonnage et celles des utilisateurs des outils Gabdu. Il permet également de diffuser les nouvelles applications des 3 gabarits multi-usages: Gabdu, Etoile, Gabdu3, des gabarits d'angle que j'ai conçu pour faciliter le montage des biseaux. le blog permet de diffuser des pas à pas ou des astuces sous forme de fiches techniques ou de vidéos.
  • Contact

Recherche

Applications Des Outils Gabdu
